Модуль WECON LX5V-4ADV-BD

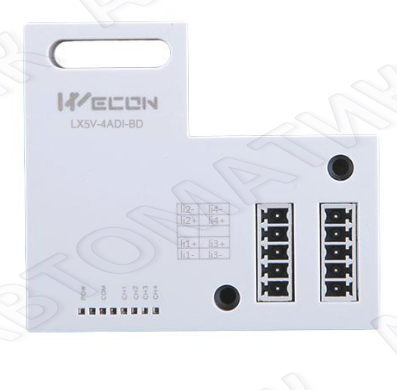

LX5V-4ADI-BD

4

12 бит

4 * Аналоговый вход (4 ~ 20 мА)

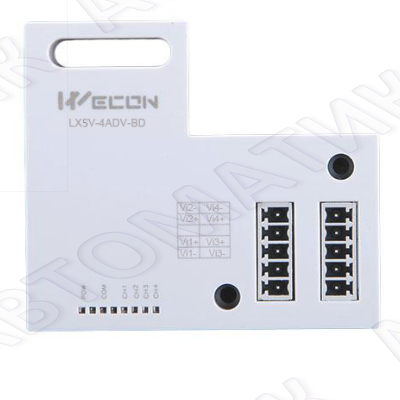

LX5V-4ADV-BD

4

12 бит

4 * Аналоговый вход (-10В ~ 10В)

Источник питания

5 В постоянного тока ±10%, 70 мА (источник питания встроен в хост-компьютер)

Диапазон аналогового входного сигнала

Постоянный ток от 4 мА до 20 мА (входной резистор 250 Ом), абсолютный максимум на входе: -2 мА, +30 мА

Номинальный диапазон

От 4 мА до 20 мА: от 0 до 2000 (рекомендуется)

Максимальный диапазон отображения

от -500 до 2048

Разрешение

8 мкА (от 4 мА до 20 мА/2000)

Всеобъемлющая точность

±0,5% от полной шкалы (от 4 мА до 20 мА: ±0,08 мА)

Время преобразования A/ D

Один цикл сканирования (преобразование в цифровой формат после выполнения инструкции END лестничной диаграммы и обновления значения карты каналов BD)

Входные характеристики

Изоляция

Между каналами модуля отсутствует изоляция

Занятые баллы

0-я точка (4ADI не зависит от стандартных максимальных точек управления основного ПЛК, поскольку управляется через регистр данных)

Источник питания

5 В постоянного тока ±10%, 70 мА (источник питания встроен в хост-компьютер)

Диапазон аналогового входного сигнала

Постоянное напряжение от -10 В до 10 В (входной резистор 160 кОм). ?Примечание: если входное напряжение превысит ±15 В, устройство выйдет из строя.

Номинальный диапазон

-10 В до 10 В: от -2000 до 2000 (рекомендуется)

Максимальный диапазон отображения

с 2048 по 2048 год

Разрешение

5 мВ (диапазон по умолчанию 10 В 1/2000)

Всеобъемлющая точность

± 0,5% от полной шкалы

Время преобразования A/ D

Выполняется один цикл сканирования (преобразование в цифровой формат после выполнения инструкции END лестничной диаграммы, и обновляется значение сопоставления каналов BD).

Входные характеристики

Изоляция

Между каналами модуля BD отсутствует изоляция.

Занятые баллы

0-я точка (на 4ADV не влияют стандартные максимальные точки управления основного ПЛК, поскольку он управляется через регистр данных.)
