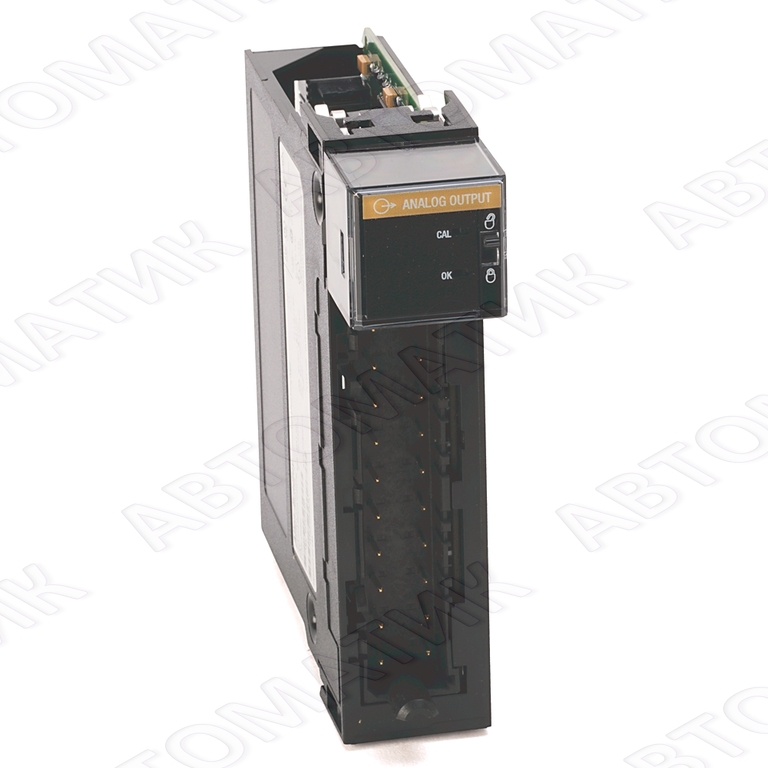

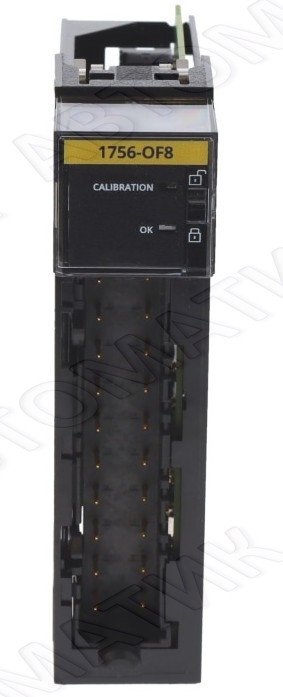

Модуль Allen-Bradley 1756-OF8

Характеристики 1756-OF8
Число выходов 8 выходов по напряжению или току
Расположение модуля Шасси 1756 ControlLogix
Ток задней панели 150 мА @ 5,1 В постоянного тока и 210 мА @ 24 В постоянного тока
Мощность от задней панели 5,8 Вт
Рассеивание мощности в модуле 4,92 Вт – 8 каналов по току
Тепловыделение 57,25 Вт/ч (16,78 BTU/hr)
Выходной диапазон +/-10,4 В
0 – 21 мА
Разрешение 15 бит на 10,4 В – 320 мкВ/бит – по напряжению
15 бит на 21 мА – 650 нА/бит – по току
Формат данных Дополнительный двоичный с младшим правым разрядом – в
целочисленном режиме
IEEE, 32 бита – в режиме с плавающей запятой
Обнаружение обрыва цепи Только в режиме по току (выход должен быть >0,1 мА)
Защита выхода от перенапряжения 24 В постоянного тока
Защита выхода от короткого замыкания Электронное ограничение тока до 21 мА и менее
Допустимая нагрузка >2000 Ом – по напряжению
0 – 750 Ом – по току
Время установления сигнала <2 мсек. до 95% конечного значения с резистивной нагрузкой
Точность после калибровки(1) Лучше чем 0,05% диапазона 4 мА – 21 мА, -10,4 В – 10,4 В
Периодичность калибровки Каждые 12 месяцев
Температурный дрейф смещения 50 мкВ/°C
100 нА/°C
Температурный дрейф усиления 25ppm/°C – по напряжению
520 мкВ/°C
50ppm/°C – по току
1,05 мкА/°C
Погрешность модуля на полном
температурном диапазоне(1)
0,15% диапазона – по напряжению
0,3% диапазона – по току
Время сканирования всех каналов Минимально 12 мсек. – в режиме с плавающей запятой
Минимально 8 мсек. – в целочисленном режиме
Напряжение изоляции
пользователь-система 250 В
100% протестировано при 2550 В постоянного тока в течение 1 сек.
Метод преобразования ЦАП с лестничной резистивной матрицей, с непрерывной
монотонностью
Момент затяжки винта RTB (NEMA) 0,8-1 Нм (7-9 inch-pounds)
Кодирование модуля (задняя панель) Электронное
Кодирование RTB Задается пользователем
Съемный контактный блок и кожух 20-точечный RTB (1756-TBNH или TBSH)

Условия окружающей среды
Рабочая температура IEC 60068-2-1 (тест Ad, холод, рабочий режим)
IEC 60068-2-2 (тест Bd, сухое тепло, рабочий режим)
IEC 60068-2-14 (тест Nb, температурный удар, рабочий режим):
от 0 до 60°C (32 - 140°F)
Температура хранения IEC 60068-2-1 (тест Ab, холод, без упаковки, нерабочий режим)
IEC 60068-2-2 (тест Bb, сухое тепло, без упаковки, нерабочий режим)
IEC 60068-2-14 (тест Na, температурный удар, без упаковки, нерабочий
режим):
от -40 до 85°C (-40 - 185°F)
Относительная влажность IEC 60068-2-30 (тест Db, влажное тепло, без упаковки, нерабочий
режим):
5 – 95% без конденсации
Вибрация IEC 60068-2-6 (тест Fc, рабочий режим):
2g @ 10 – 500 Гц
Удар IEC 60068-2-27 (тест Ea, удар, без упаковки):
30g в рабочем режиме
50g в нерабочем режиме
Излучение GISPR 11:
группа 1, класс А
Устойчивость к электростатическим
разрядам
IEC 61000-4-2:
контактные разряды 6 кВ
воздушные разряды 8 кВ
Устойчивость к радиочастотному
электромагнитному полю
IEC 61000-4-3:
10 В/м при сигнале от 30 МГц до 1000 МГц с синусоидальной 80% АМ, 1 кГц
10 В/м при сигнале 900 МГц с импульсной 100% АМ скважностью 50%, 200 Гц
Устойчивость к наносекундным импульсным
помехам
IEC 61000-4-4:
+/-2 кВ, 5 кГц на сигнальных входах
Устойчивость к микросекундным импульсным
помехам большой энергии
IEC 61000-4-5:
+/-2 кВ линия – земля (СМ) на экранированных входах
Устойчивость к кондуктивным помехам,
наведенным радиочастотными
электромагнитными полями
IEC 61000-4-6:
Среднее квадратичное значение в 10 В при сигнале от 150 кГц до 80 МГц
с синусоидальной 80% АМ частотой 1 кГц
Класс защиты корпуса Нет (открытое исполнение)
Провод
Сечение
Категория
#22 – #14 AWG (0,324 мм2
– 2,08 мм2
), витой(1)
изоляция 3/64 дюйма (1,2 мм) максимум
2(3),(4)
Ширина отвертки для RTB 5/16 дюйма (8 мм) максимум
UL Описано UL как промышленное управляющее оборудование
CSA Сертифицировано CSA как оборудование управления
процессами
CSA Сертифицировано CSA как оборудование управления
процессами для опасных зон Class I, Division 2 Group A, B, C, D
FM Одобрено FM как оборудование для использования в опасных
зонах Class I, Division 2 Group A, B, C, D
CE(5) Соответствует директиве 89/336/EEC EMS Европейского
Союза по:
EN 50082-2, Промышленная устойчивость
EN 61326, Требования к измер./управл./лаб., промышленному
оборудованию
EN 61000-6-2, Промышленная устойчивость
EN 61000-6-4, Промышленные излучения
C-Tick(5) Акт Australian Radiocommunications о соответствии:
AS/NZS CISPR 11, Промышленные излучения
Сертификация
(если есть маркировка)
EEx(5) Соответствует директиве 94/9/EEC ATEX Европейского Союза по:
EN 50021, Потенциально взрывоопасная атмосфера, защита “n”
